안드로이드 layout 종류

안드로이드 layout 종류

• LinearLayout
• RelativeLayout
• ConstraintLayout
• TableLayout
• GridLayout
• FrameLayout
• 기타 Layout



---

LinearLayout

가로 또는 세로로 순차적으로 쌓아나가는 Layout



android:orientation 상태

• vertical : 세로 방향
• horizontal : 가로 방향



예제

<LinearLayout
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    android:orientation="vertical" >
</LinearLayout>





---

RelativeLayout

상대적으로 위치 지정해주는 Layout



부모 View 또는 자식 View 기준으로 위치를 지정해줄 수 있다.



예제

<RelativeLayout
    android:layout_width="match_parent"
    android:layout_height="match_parent" >
</RelativeLayout>





---

Constraint(제약)Layout

 RelativeLayout에 가중치를 추가하여 조금 더 발전된 Layout

자식 View들에 제약을 주어 부모View 기준으로 위치를 지정하거나 다른View를 기준으로 위치를 지정할 수 있고, 각 View의 크기를 유연하게 지정할 수 있는 Layout입니다.

구글이 권장하는 Layout으로 기본적으로 xml 생성시 적용되어 있습니다.



예제

<androidx.constraintlayout.widget.ConstraintLayout
	android:layout_width="match_parent"
    android:layout_height="match_parent" >
</androidx.constraintlayout.widget.ConstraintLayout>





---

TableLayout

View들을 테이블 형식으로 배치할 수 있는 Layout



행 : <TableRow>

열 : TableRow안에 들어가는 View 수만큼 생김



• stretchColumns : column 중에서 너비를 자동으로 늘려 표시할 column을 지정, 따로 지정하지않고 *를 넣으면 모든 열의 넓이를 동일하게 하고 빈 공간을 채워줍니다.
• shrinkColumns : 특정 column의 너비를 자동으로 줄여 TableLayout의 너비를 넘어가지 않도록 함

android:stretchColumns="[늘이고자 하는 인덱스]"

android:shrinkColumns="[줄이고자 하는 인덱스]"



예제

<TableLayout
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    android:stretchColumns="0, 1">
    <TableRow>

    </TableRow>

    <TableRow>

    </TableRow>
</TableLayout>





---

GridLayout

LinearLayout과 TableLayout이 합쳐진 Layout



rowCount, columnCount를 지정하면 정해진 수 만큼 뷰가 채워진 뒤 다음 행/열로 넘어간 뒤 뷰가 채워지게 됩니다.



예제

<GridLayout
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    android:orientation="vertical"
    android:rowCount="3" >
</GridLayout>





---

FrameLayout

여러 개의 뷰를 중첩으로 배치하고 그중 하나를 레이아웃의 전면에 표시할 때 사용하는 레이아웃

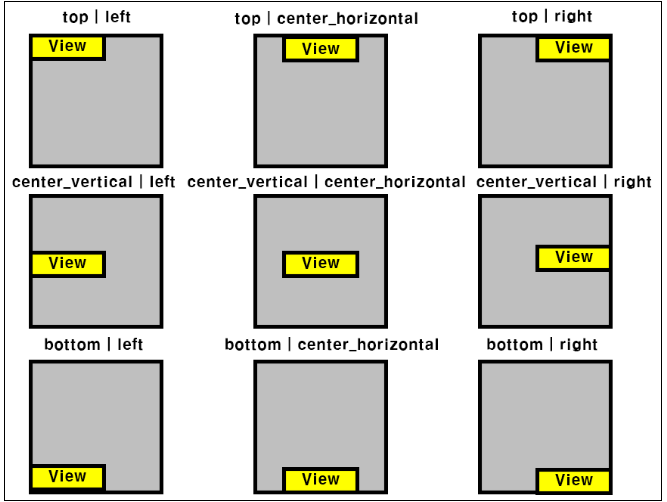

layout_gravity 속성

layout_gravity 속성을 이용해 배치를 변경할 수 있다.



android:layout_gravity="top|left"



visibility 속성

• visibility = "visible" -> 뷰가 보이는 상태
• visiblity = "invisible" -> 뷰가 보이지 않는 상태

android:visibility="invisible"



예제

<FrameLayout
    android:layout_width="match_parent"
    android:layout_height="match_parent" />





---

기타 Layout

• TabLayout : Tab을 선택하여 화면 전환을 할 수 있도록 만든 Layout입니다. 주 메뉴 안에서 보조 메뉴를 선택할 때 주로 사용
• CoordinatorLayout with CollapsingToolbarLayout, AppBarLayout : 3가지 Layout을 함께 적은 이유는 CoordinatorLayout을 사용하기 위해 함께 사용되어야 하는 Layout이기 때문, CoordinatorLayout은 스크롤 시 화면을 차지하는 부분을 줄여 사용성을 개선하며, 디자인적으로도 도움이 되는 Layout으로서 많이 사용되는 Layout
• DrawerLayout : 화면의 끝에서 가운데로 드래그하여 나타내는 보조 Layout
